通风柜VAV变风量文丘里阀控制系统

通风柜VAV变风量文丘里阀控制系统


变风量控制系统:变风量控制是通过实验室内通风柜窗门开度的变化调节系统的送、排风量,从而保障无论调节窗开度如何,始终可以精确控制通风柜面风速为0.3-05m/s


VAV文丘里阀控制系统工作原理:系统由通风柜控制器,位移传感器,文丘里阀,电源控制箱组成:当风机管道安装完毕后,通风柜运行时,随着通风柜视窗高度的调整,位移传感器检测通风柜视窗的高度,迅速通过信号参照之前已经计算好好的路径及进程调节半球来到指定位置,以控制通风柜的流速, 此过程迅速高效,但是由于缺乏面风速传感器,无法实时测量面风速取值,故通风柜控制器上所显示的面风速值只能是个参考数据。

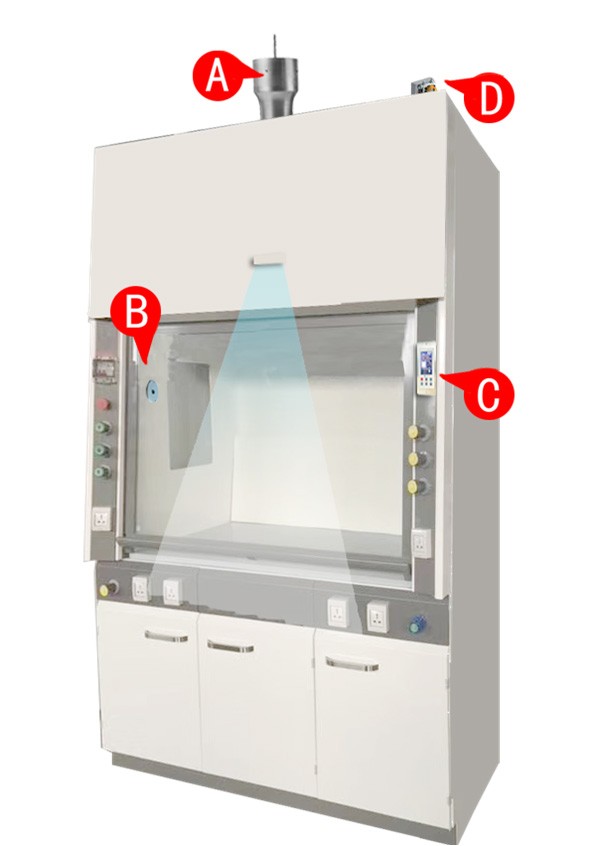

单通道文丘里阀控制系统


双通道VAV蝶阀控制系统工作原理:系统由通风柜控制器,面风速传感器,位移传感器,文丘里阀,电源控制箱组成:当风机管道安装完毕后,通风柜运行时,随着通风柜视窗高度的调整,首先通过位移传感器检测通风柜视窗的高度,迅速通过之前已经设定好的调节文丘里阀推杆进程,当通风柜视窗位置不变后,面风速传感器实测通风柜的面风速,进行精确微调,再次细微调整文丘里阀推杆角度,回归到当初设定的面风速取值,采用文丘里阀的好处是由于文丘里阀的结构会让推杆进程不受风压的影响,不会有因为风压造成的位置偏移现象。

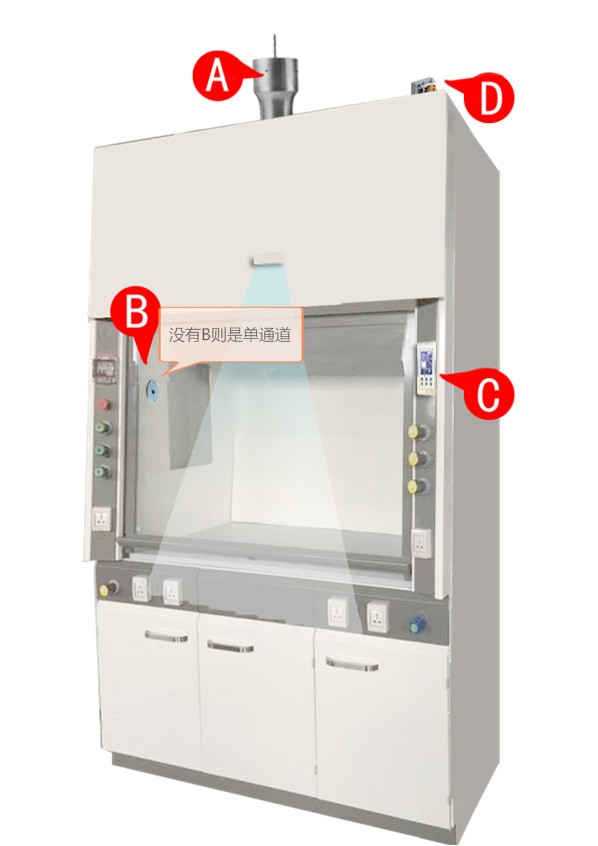

双通道文丘里阀控制系统
