通风柜VAV变风量蝶阀控制系统

通风柜VAV变风量蝶阀控制系统


变风量控制系统工作原理:变风量控制是通过实验室内通风柜窗门开度的变化调节系统的送、排风量,从而保障无论调节窗开度如何,始终可以精确控制通风柜面风速为0.3-05m/s

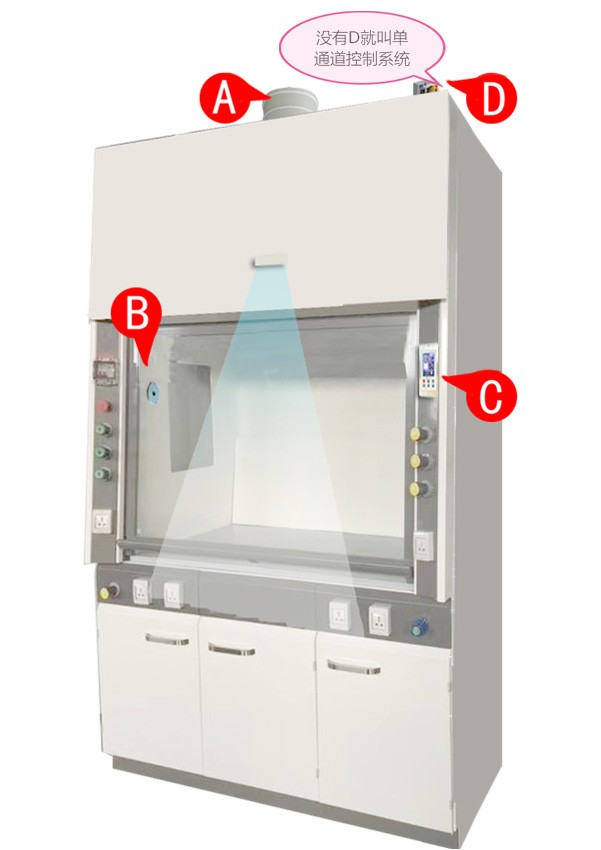

单通道VAV蝶阀控制系统工作原理:系统由通风柜控制器,面风速传感器,模拟量快速执行器及蝶阀,电源控制箱组成:当风机管道安装完毕后,通风柜运行时,随着通风柜视窗高度的调整,经过视窗流入通风柜的风速会发生变化,面风速传感器会将所测量的风速信息传输到通风柜控制器,响应时间少于1S,通风柜控制通过闭环的PID控制器计算,参照之前设定的面风速取值(一般设定在在0.4-0.6S/M之间),迅速发出指令通过模拟量快递执行器迅速调整蝶阀的风阀角度,增大或者减少风阀角度,以达到所设定的面风速区取值,整个响应过程不超过1秒,同时要求快速执行器的运行时间(0°-90°运行时间)也不得超过2S,才能迅速的运转风阀,及时回归风速取值,不会让通风柜的废气外溢到房间内



单通道蝶阀控制系统

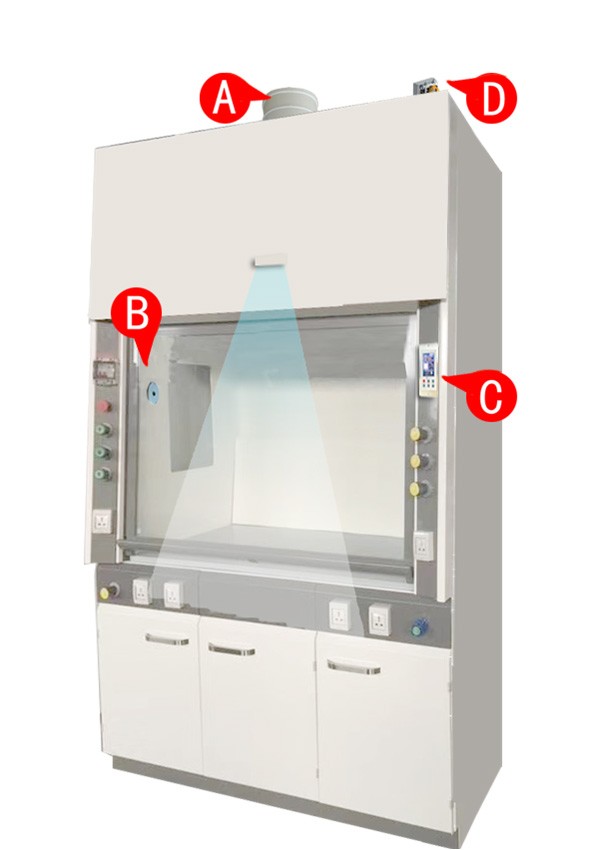

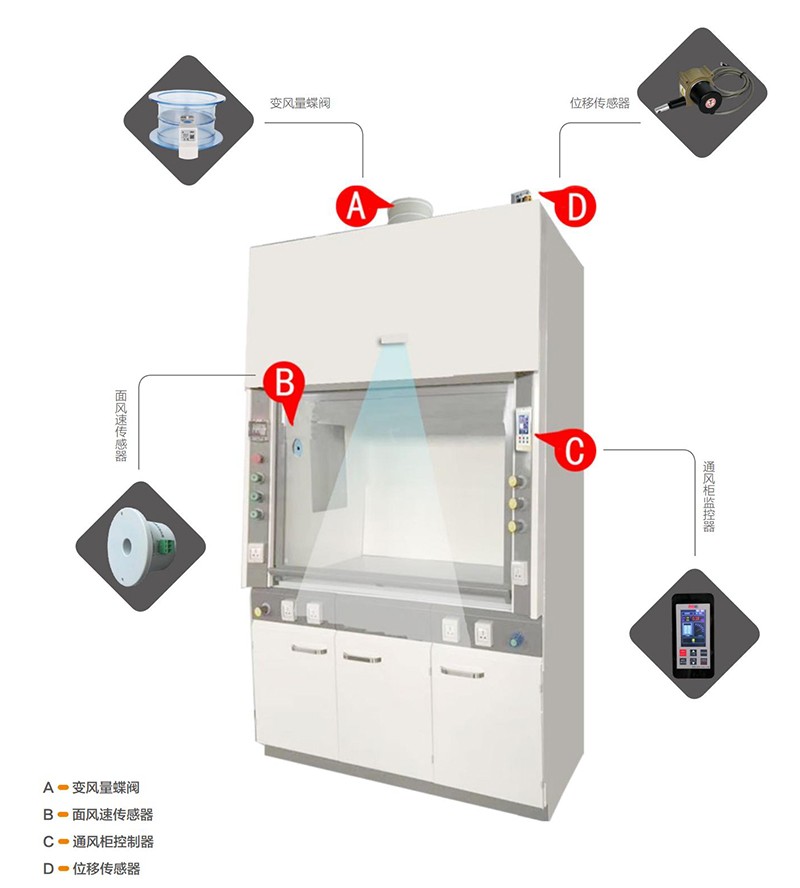

双通道VAV蝶阀控制系统工作原理:系统由通风柜控制器,面风速传感器,位移传感器,模拟量快速执行器及蝶阀,电源控制箱组成:当风机管道安装完毕后,通风柜运行时,随着通风柜视窗高度的调整,首先通过位移传感器检测通风柜视窗的高度,迅速通过信号调节通风柜蝶阀角度,当通风柜视窗位置不变后,面风速传感器实测通风柜的面风速,进行精确微调,再次细微调整风阀角度,回归到当初设定的面风速取值

双通道蝶阀控制系统
